Seat Alhambra 2014 Manual do proprietário (in Portuguese)

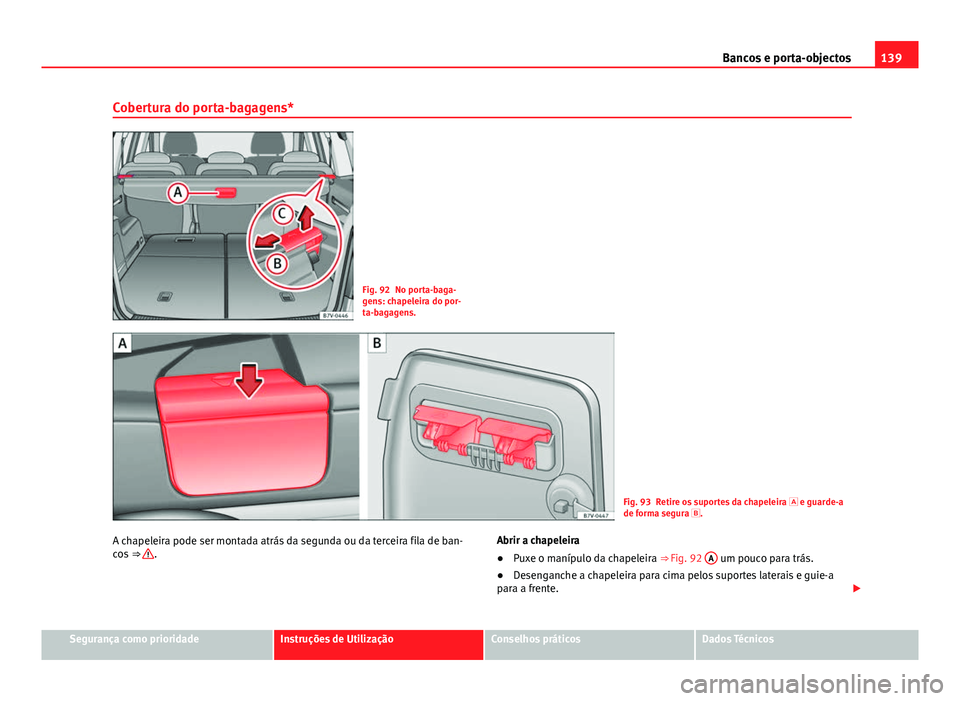

139
Bancos e porta-objectos
Cobertura do porta-bagagens*
Fig. 92 No porta-baga-
gens: chapeleira do por-
ta-bagagens.
Fig. 93 Retire os suportes da chapeleira  e guarde-a
de forma segura .
A chapeleira pode ser montada atrás da segunda ou da terceira fila de ban-
cos ⇒ 
. Abrir a chapeleira
●
Puxe o manípulo da chapeleira ⇒ Fig. 92 A um pouco para trás.
● Desenganche a chapeleira para cima pelos suportes laterais e guie-a
para a frente. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

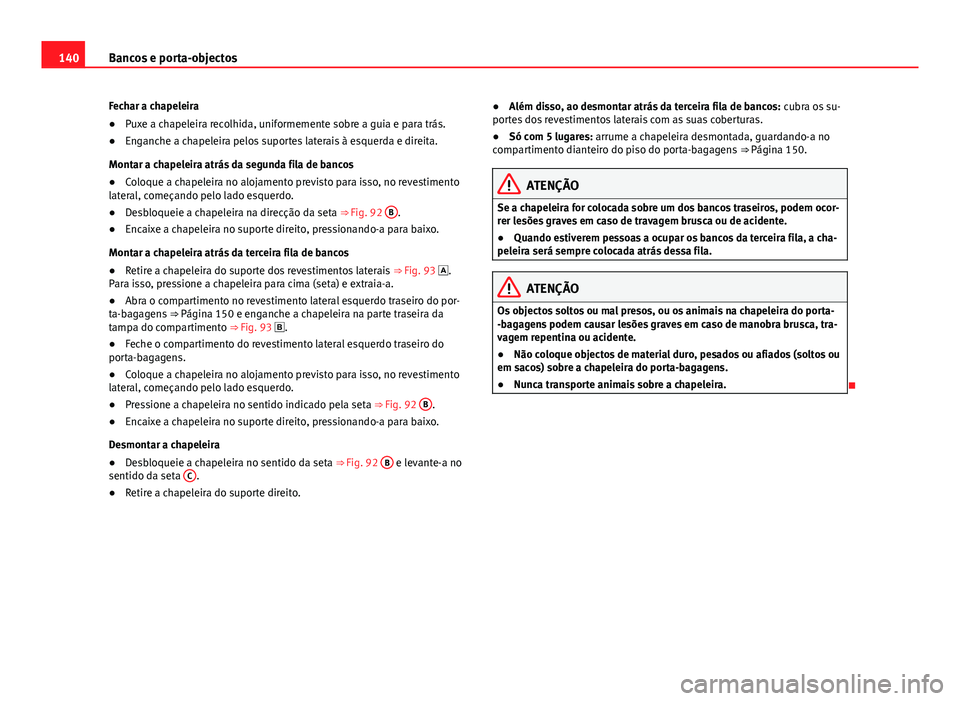

140Bancos e porta-objectos
Fechar a chapeleira
● Puxe a chapeleira recolhida, uniformemente sobre a guia e para trás.
● Enganche a chapeleira pelos suportes laterais à esquerda e direita.
Montar a chapeleira atrás da segunda fila de bancos
● Coloque a chapeleira no alojamento previsto para isso, no revestimento
lateral, começando pelo lado esquerdo.
● Desbloqueie a chapeleira na direcção da seta ⇒ Fig. 92 B
.
● Encaixe a chapeleira no suporte direito, pressionando-a para baixo.
Montar a chapeleira atrás da terceira fila de bancos
● Retire a chapeleira do suporte dos revestimentos laterais ⇒ Fig. 93 .
Para isso, pressione a chapeleira para cima (seta) e extraia-a.
● Abra o compartimento no revestimento lateral esquerdo traseiro do por-
ta-bagagens ⇒ Página 150 e enganche a chapeleira na parte traseira da
tampa do compartimento ⇒ Fig. 93  .
● Feche o compartimento do revestimento lateral esquerdo traseiro do
porta-bagagens.
● Coloque a chapeleira no alojamento previsto para isso, no revestimento
lateral, começando pelo lado esquerdo.
● Pressione a chapeleira no sentido indicado pela seta ⇒ Fig. 92 B
.
● Encaixe a chapeleira no suporte direito, pressionando-a para baixo.
Desmontar a chapeleira
● Desbloqueie a chapeleira no sentido da seta ⇒ Fig. 92 B
e levante-a no
sentido da seta C.
● Retire a chapeleira do suporte direito. ●
Além disso, ao desmontar atrás da terceira fila de bancos: cubra os su-
portes dos revestimentos laterais com as suas coberturas.
● Só com 5 lugares: arrume a chapeleira desmontada, guardando-a no
compartimento dianteiro do piso do porta-bagagens ⇒ Página 150.
ATENÇÃO
Se a chapeleira for colocada sobre um dos bancos traseiros, podem ocor-
rer lesões graves em caso de travagem brusca ou de acidente.
● Quando estiverem pessoas a ocupar os bancos da terceira fila, a cha-
peleira será sempre colocada atrás dessa fila.
ATENÇÃO
Os objectos soltos ou mal presos, ou os animais na chapeleira do porta-
-bagagens podem causar lesões graves em caso de manobra brusca, tra-
vagem repentina ou acidente.
● Não coloque objectos de material duro, pesados ou afiados (soltos ou
em sacos) sobre a chapeleira do porta-bagagens.
● Nunca transporte animais sobre a chapeleira.


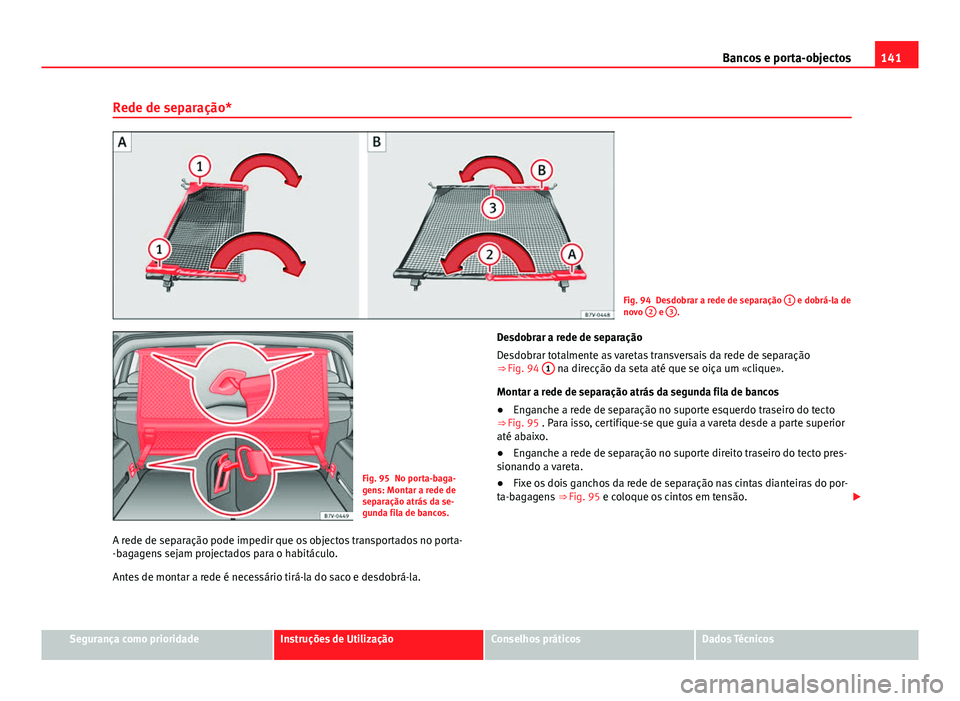

141
Bancos e porta-objectos
Rede de separação*
Fig. 94 Desdobrar a rede de separação 1 e dobrá-la de
novo 2 e 3.
Fig. 95 No porta-baga-
gens: Montar a rede de
separação atrás da se-
gunda fila de bancos.
A rede de separação pode impedir que os objectos transportados no porta-
-bagagens sejam projectados para o habitáculo.
Antes de montar a rede é necessário tirá-la do saco e desdobrá-la. Desdobrar a rede de separação
Desdobrar totalmente as varetas transversais da rede de separação
⇒ Fig. 94
1
na direcção da seta até que se oiça um «clique».
Montar a rede de separação atrás da segunda fila de bancos
● Enganche a rede de separação no suporte esquerdo traseiro do tecto
⇒ Fig. 95 . Para isso, certifique-se que guia a vareta desde a parte superior
até abaixo.
● Enganche a rede de separação no suporte direito traseiro do tecto pres-
sionando a vareta.
● Fixe os dois ganchos da rede de separação nas cintas dianteiras do por-
ta-bagagens ⇒ Fig. 95 e coloque os cintos em tensão. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

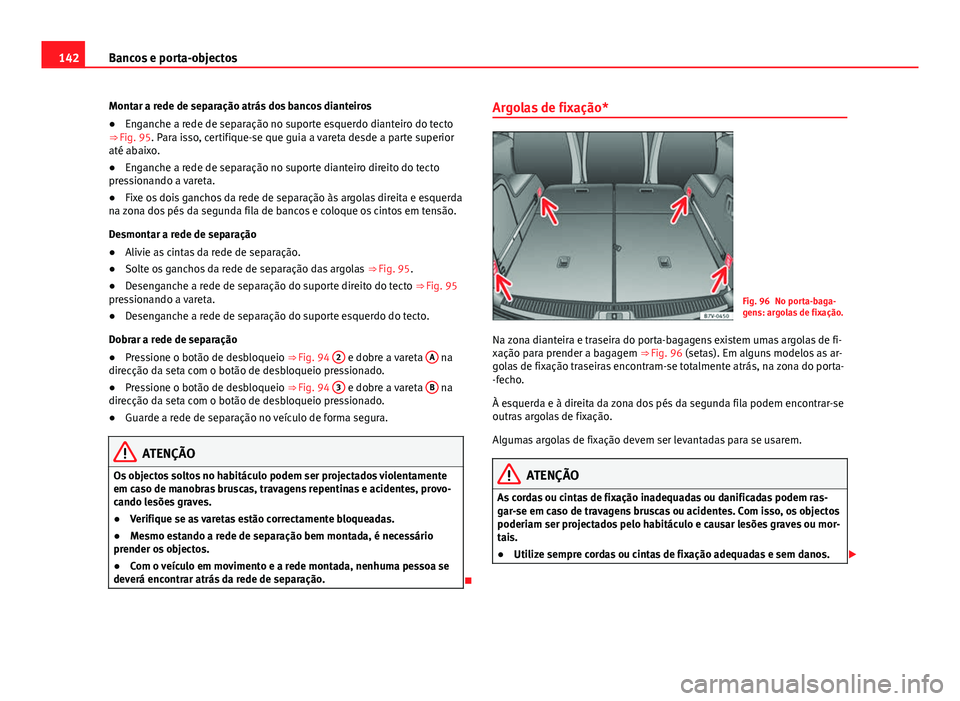

142Bancos e porta-objectos
Montar a rede de separação atrás dos bancos dianteiros
● Enganche a rede de separação no suporte esquerdo dianteiro do tecto
⇒ Fig. 95. Para isso, certifique-se que guia a vareta desde a parte superior
até abaixo.
● Enganche a rede de separação no suporte dianteiro direito do tecto
pressionando a vareta.
● Fixe os dois ganchos da rede de separação às argolas direita e esquerda
na zona dos pés da segunda fila de bancos e coloque os cintos em tensão.
Desmontar a rede de separação
● Alivie as cintas da rede de separação.
● Solte os ganchos da rede de separação das argolas ⇒ Fig. 95.
● Desenganche a rede de separação do suporte direito do tecto ⇒ Fig. 95
pressionando a vareta.
● Desenganche a rede de separação do suporte esquerdo do tecto.
Dobrar a rede de separação
● Pressione o botão de desbloqueio ⇒ Fig. 94 2
e dobre a vareta A na
direcção da seta com o botão de desbloqueio pressionado.
● Pressione o botão de desbloqueio ⇒ Fig. 94 3
e dobre a vareta B na
direcção da seta com o botão de desbloqueio pressionado.
● Guarde a rede de separação no veículo de forma segura.
ATENÇÃO
Os objectos soltos no habitáculo podem ser projectados violentamente
em caso de manobras bruscas, travagens repentinas e acidentes, provo-
cando lesões graves.
● Verifique se as varetas estão correctamente bloqueadas.
● Mesmo estando a rede de separação bem montada, é necessário
prender os objectos.
● Com o veículo em movimento e a rede montada, nenhuma pessoa se
deverá encontrar atrás da rede de separação.
 Argolas de fixação*
Fig. 96 No porta-baga-
gens: argolas de fixação.
Na zona dianteira e traseira do porta-bagagens existem umas argolas de fi-
xação para prender a bagagem ⇒ Fig. 96 (setas). Em alguns modelos as ar-
golas de fixação traseiras encontram-se totalmente atrás, na zona do porta-
-fecho.
À esquerda e à direita da zona dos pés da segunda fila podem encontrar-se
outras argolas de fixação.
Algumas argolas de fixação devem ser levantadas para se usarem.
ATENÇÃO
As cordas ou cintas de fixação inadequadas ou danificadas podem ras-
gar-se em caso de travagens bruscas ou acidentes. Com isso, os objectos
poderiam ser projectados pelo habitáculo e causar lesões graves ou mor-
tais.
● Utilize sempre cordas ou cintas de fixação adequadas e sem danos. 

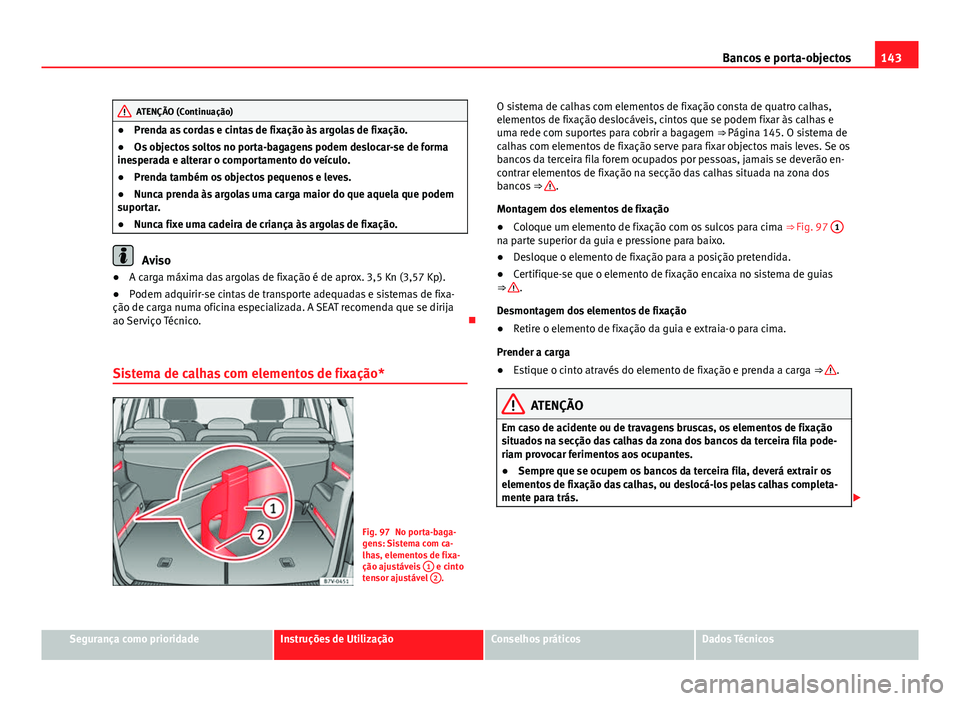

143
Bancos e porta-objectos
ATENÇÃO (Continuação)
● Prenda as cordas e cintas de fixação às argolas de fixação.
● Os objectos soltos no porta-bagagens podem deslocar-se de forma
inesperada e alterar o comportamento do veículo.
● Prenda também os objectos pequenos e leves.
● Nunca prenda às argolas uma carga maior do que aquela que podem
suportar.
● Nunca fixe uma cadeira de criança às argolas de fixação.
Aviso
● A carga máxima das argolas de fixação é de aprox. 3,5 Kn (3,57 Kp).
● Podem adquirir-se cintas de transporte adequadas e sistemas de fixa-
ção de carga numa oficina especializada. A SEAT recomenda que se dirija
ao Serviço Técnico. 
Sistema de calhas com elementos de fixação*
Fig. 97 No porta-baga-
gens: Sistema com ca-
lhas, elementos de fixa-
ção ajustáveis 1
e cinto
tensor ajustável 2.O sistema de calhas com elementos de fixação consta de quatro calhas,
elementos de fixação deslocáveis, cintos que se podem fixar às calhas e
uma rede com suportes para cobrir a bagagem
⇒ Página 145. O sistema de
calhas com elementos de fixação serve para fixar objectos mais leves. Se os
bancos da terceira fila forem ocupados por pessoas, jamais se deverão en-
contrar elementos de fixação na secção das calhas situada na zona dos
bancos ⇒ 
.
Montagem dos elementos de fixação
● Coloque um elemento de fixação com os sulcos para cima ⇒ Fig. 97 1
na parte superior da guia e pressione para baixo.
●
Desloque o elemento de fixação para a posição pretendida.
● Certifique-se que o elemento de fixação encaixa no sistema de guias
⇒ 
.
Desmontagem dos elementos de fixação
● Retire o elemento de fixação da guia e extraia-o para cima.
Prender a carga
● Estique o cinto através do elemento de fixação e prenda a carga ⇒ 
.
ATENÇÃO
Em caso de acidente ou de travagens bruscas, os elementos de fixação
situados na secção das calhas da zona dos bancos da terceira fila pode-
riam provocar ferimentos aos ocupantes.
● Sempre que se ocupem os bancos da terceira fila, deverá extrair os
elementos de fixação das calhas, ou deslocá-los pelas calhas completa-
mente para trás. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

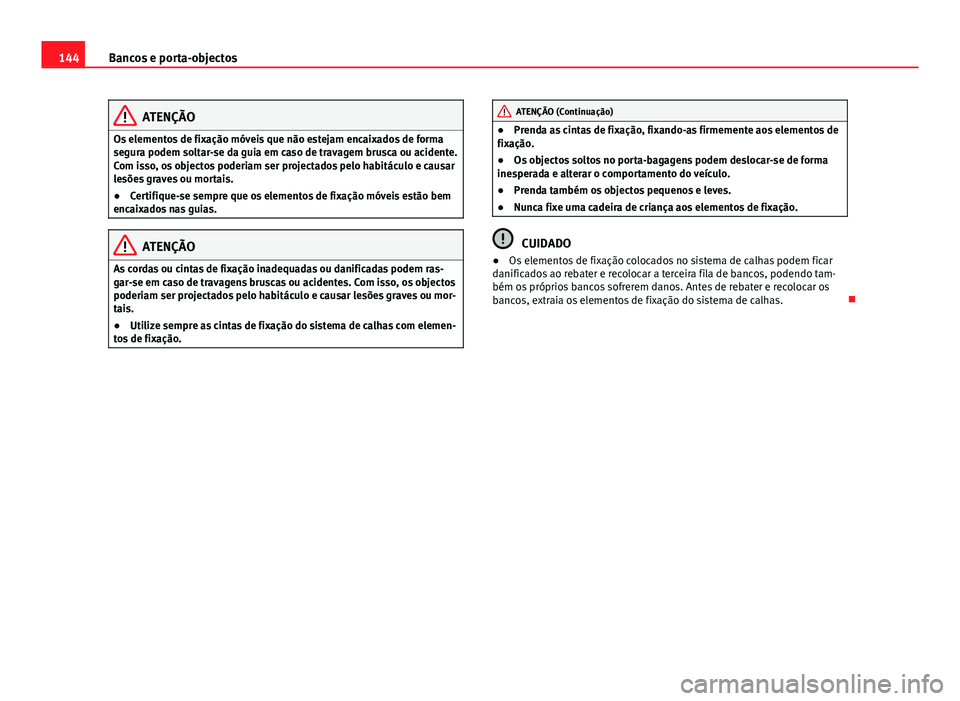

144Bancos e porta-objectos
ATENÇÃO
Os elementos de fixação móveis que não estejam encaixados de forma
segura podem soltar-se da guia em caso de travagem brusca ou acidente.
Com isso, os objectos poderiam ser projectados pelo habitáculo e causar
lesões graves ou mortais.
● Certifique-se sempre que os elementos de fixação móveis estão bem
encaixados nas guias.
ATENÇÃO
As cordas ou cintas de fixação inadequadas ou danificadas podem ras-
gar-se em caso de travagens bruscas ou acidentes. Com isso, os objectos
poderiam ser projectados pelo habitáculo e causar lesões graves ou mor-
tais.
● Utilize sempre as cintas de fixação do sistema de calhas com elemen-
tos de fixação.
ATENÇÃO (Continuação)
● Prenda as cintas de fixação, fixando-as firmemente aos elementos de
fixação.
● Os objectos soltos no porta-bagagens podem deslocar-se de forma
inesperada e alterar o comportamento do veículo.
● Prenda também os objectos pequenos e leves.
● Nunca fixe uma cadeira de criança aos elementos de fixação.
CUIDADO
● Os elementos de fixação colocados no sistema de calhas podem ficar
danificados ao rebater e recolocar a terceira fila de bancos, podendo tam-
bém os próprios bancos sofrerem danos. Antes de rebater e recolocar os
bancos, extraia os elementos de fixação do sistema de calhas. 

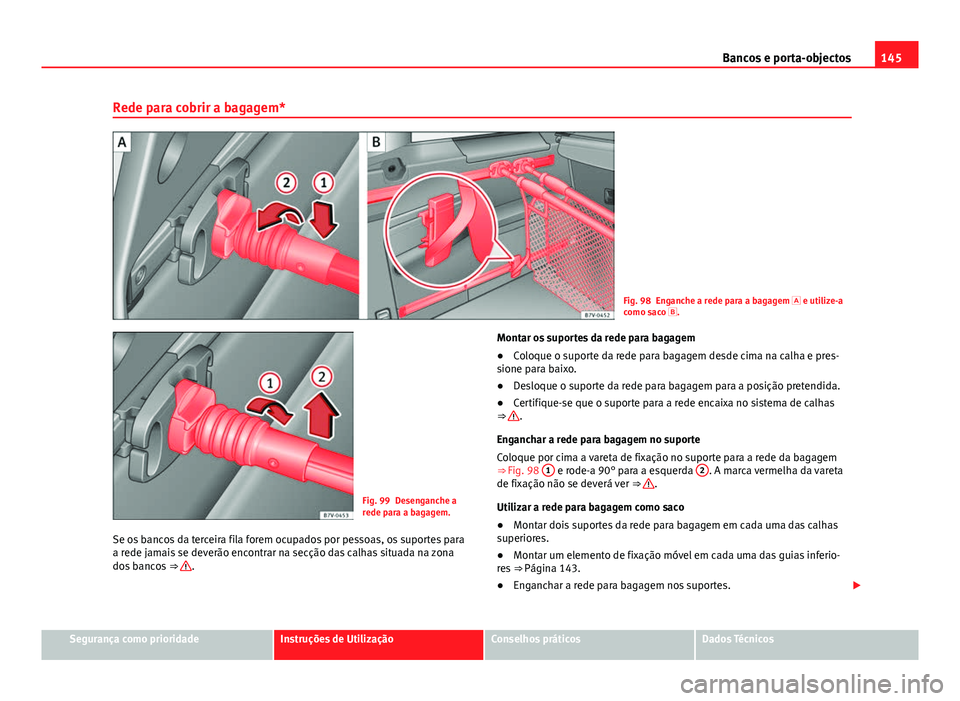

145
Bancos e porta-objectos
Rede para cobrir a bagagem*
Fig. 98 Enganche a rede para a bagagem  e utilize-a
como saco .
Fig. 99 Desenganche a
rede para a bagagem.
Se os bancos da terceira fila forem ocupados por pessoas, os suportes para
a rede jamais se deverão encontrar na secção das calhas situada na zona
dos bancos ⇒ 
. Montar os suportes da rede para bagagem
●
Coloque o suporte da rede para bagagem desde cima na calha e pres-
sione para baixo.
● Desloque o suporte da rede para bagagem para a posição pretendida.
● Certifique-se que o suporte para a rede encaixa no sistema de calhas
⇒ 
.
Enganchar a rede para bagagem no suporte
Coloque por cima a vareta de fixação no suporte para a rede da bagagem
⇒ Fig. 98 1
e rode-a 90° para a esquerda 2. A marca vermelha da vareta
de fixação não se deverá ver ⇒ .
Utilizar a rede para bagagem como saco
● Montar dois suportes da rede para bagagem em cada uma das calhas
superiores.
● Montar um elemento de fixação móvel em cada uma das guias inferio-
res ⇒ Página 143.
● Enganchar a rede para bagagem nos suportes. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

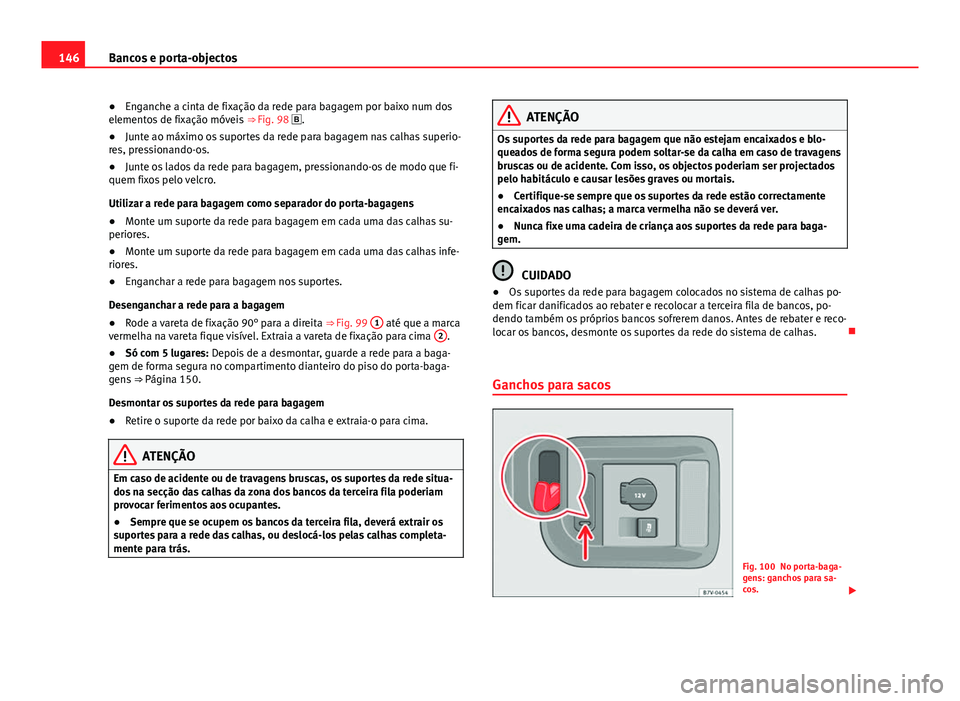

146Bancos e porta-objectos
● Enganche a cinta de fixação da rede para bagagem por baixo num dos
elementos de fixação móveis ⇒ Fig. 98 .
● Junte ao máximo os suportes da rede para bagagem nas calhas superio-
res, pressionando-os.
● Junte os lados da rede para bagagem, pressionando-os de modo que fi-
quem fixos pelo velcro.
Utilizar a rede para bagagem como separador do porta-bagagens
● Monte um suporte da rede para bagagem em cada uma das calhas su-
periores.
● Monte um suporte da rede para bagagem em cada uma das calhas infe-
riores.
● Enganchar a rede para bagagem nos suportes.
Desenganchar a rede para a bagagem
● Rode a vareta de fixação 90° para a direita ⇒ Fig. 99 1
até que a marca
vermelha na vareta fique visível. Extraia a vareta de fixação para cima 2.
● Só com 5 lugares: Depois de a desmontar, guarde a rede para a baga-
gem de forma segura no compartimento dianteiro do piso do porta-baga-
gens ⇒ Página 150.
Desmontar os suportes da rede para bagagem
● Retire o suporte da rede por baixo da calha e extraia-o para cima.
ATENÇÃO
Em caso de acidente ou de travagens bruscas, os suportes da rede situa-
dos na secção das calhas da zona dos bancos da terceira fila poderiam
provocar ferimentos aos ocupantes.
● Sempre que se ocupem os bancos da terceira fila, deverá extrair os
suportes para a rede das calhas, ou deslocá-los pelas calhas completa-
mente para trás.
ATENÇÃO
Os suportes da rede para bagagem que não estejam encaixados e blo-
queados de forma segura podem soltar-se da calha em caso de travagens
bruscas ou de acidente. Com isso, os objectos poderiam ser projectados
pelo habitáculo e causar lesões graves ou mortais.
● Certifique-se sempre que os suportes da rede estão correctamente
encaixados nas calhas; a marca vermelha não se deverá ver.
● Nunca fixe uma cadeira de criança aos suportes da rede para baga-
gem.
CUIDADO
● Os suportes da rede para bagagem colocados no sistema de calhas po-
dem ficar danificados ao rebater e recolocar a terceira fila de bancos, po-
dendo também os próprios bancos sofrerem danos. Antes de rebater e reco-
locar os bancos, desmonte os suportes da rede do sistema de calhas. 

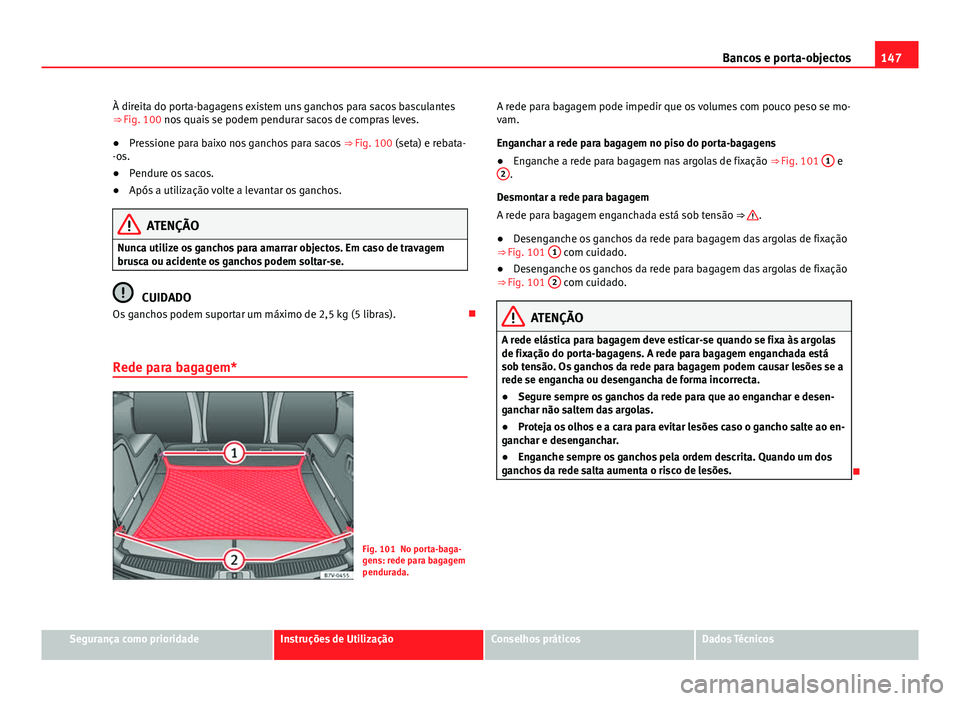

Ganchos para sacos
Fig. 100 No porta-baga-
gens: ganchos para sa-
cos. 

147
Bancos e porta-objectos
À direita do porta-bagagens existem uns ganchos para sacos basculantes
⇒  Fig. 100 nos quais se podem pendurar sacos de compras leves.
● Pressione para baixo nos ganchos para sacos ⇒ Fig. 100 (seta) e rebata-
-os.
● Pendure os sacos.
● Após a utilização volte a levantar os ganchos.
ATENÇÃO
Nunca utilize os ganchos para amarrar objectos. Em caso de travagem
brusca ou acidente os ganchos podem soltar-se.
CUIDADO
Os ganchos podem suportar um máximo de 2,5 kg (5 libras). 
Rede para bagagem*
Fig. 101 No porta-baga-
gens: rede para bagagem
pendurada. A rede para bagagem pode impedir que os volumes com pouco peso se mo-
vam.
Enganchar a rede para bagagem no piso do porta-bagagens
●
Enganche a rede para bagagem nas argolas de fixação ⇒ Fig. 101 1
e
2.
Desmontar a rede para bagagem
A rede para bagagem enganchada está sob tensão ⇒ 
.
● Desenganche os ganchos da rede para bagagem das argolas de fixação
⇒ Fig. 101 1
com cuidado.
● Desenganche os ganchos da rede para bagagem das argolas de fixação
⇒ Fig. 101 2
com cuidado.
ATENÇÃO
A rede elástica para bagagem deve esticar-se quando se fixa às argolas
de fixação do porta-bagagens. A rede para bagagem enganchada está
sob tensão. Os ganchos da rede para bagagem podem causar lesões se a
rede se engancha ou desengancha de forma incorrecta.
● Segure sempre os ganchos da rede para que ao enganchar e desen-
ganchar não saltem das argolas.
● Proteja os olhos e a cara para evitar lesões caso o gancho salte ao en-
ganchar e desenganchar.
● Enganche sempre os ganchos pela ordem descrita. Quando um dos
ganchos da rede salta aumenta o risco de lesões.

Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

148Bancos e porta-objectos

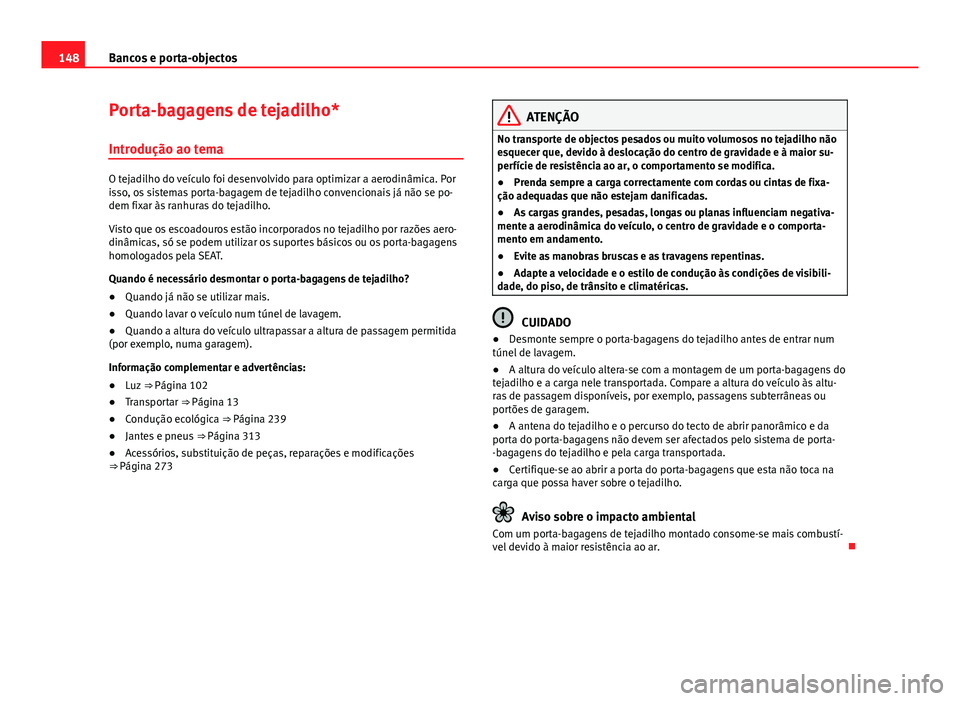

Porta-bagagens de tejadilho*
Introdução ao tema
O tejadilho do veículo foi desenvolvido para optimizar a aerodinâmica. Por
isso, os sistemas porta-bagagem de tejadilho convencionais já não se po-
dem fixar às ranhuras do tejadilho.
Visto que os escoadouros estão incorporados no tejadilho por razões aero-
dinâmicas, só se podem utilizar os suportes básicos ou os porta-bagagens
homologados pela SEAT.
Quando é necessário desmontar o porta-bagagens de tejadilho?
● Quando já não se utilizar mais.
● Quando lavar o veículo num túnel de lavagem.
● Quando a altura do veículo ultrapassar a altura de passagem permitida
(por exemplo, numa garagem).
Informação complementar e advertências:
● Luz ⇒ Página 102
● Transportar ⇒  Página 13
● Condução ecológica ⇒  Página 239
● Jantes e pneus ⇒ Página 313
● Acessórios, substituição de peças, reparações e modificações
⇒ Página 273
ATENÇÃO
No transporte de objectos pesados ou muito volumosos no tejadilho não
esquecer que, devido à deslocação do centro de gravidade e à maior su-
perfície de resistência ao ar, o comportamento se modifica.
● Prenda sempre a carga correctamente com cordas ou cintas de fixa-
ção adequadas que não estejam danificadas.
● As cargas grandes, pesadas, longas ou planas influenciam negativa-
mente a aerodinâmica do veículo, o centro de gravidade e o comporta-
mento em andamento.
● Evite as manobras bruscas e as travagens repentinas.
● Adapte a velocidade e o estilo de condução às condições de visibili-
dade, do piso, de trânsito e climatéricas.
CUIDADO
● Desmonte sempre o porta-bagagens do tejadilho antes de entrar num
túnel de lavagem.
● A altura do veículo altera-se com a montagem de um porta-bagagens do
tejadilho e a carga nele transportada. Compare a altura do veículo às altu-
ras de passagem disponíveis, por exemplo, passagens subterrâneas ou
portões de garagem.
● A antena do tejadilho e o percurso do tecto de abrir panorâmico e da
porta do porta-bagagens não devem ser afectados pelo sistema de porta-
-bagagens do tejadilho e pela carga transportada.
● Certifique-se ao abrir a porta do porta-bagagens que esta não toca na
carga que possa haver sobre o tejadilho.
Aviso sobre o impacto ambiental
Com um porta-bagagens de tejadilho montado consome-se mais combustí-
vel devido à maior resistência ao ar. 
